Асептическая перегородка

Как производитель строительных материалов, компания Jason Building Materials предлагает асептические перегородочные панели, предназначенные для предотвращения перекрестного загрязнения. Эти панели имеют одинаковую толщину, прочную структуру и водонепроницаемые, легко чистящиеся поверхности, которые сохраняют долговременную стерильность; кроме того, они имеют легкую конструкцию, обеспечивающую удобный монтаж, демонтаж и гибкую реконфигурацию.

Что такое асептическая перегородка

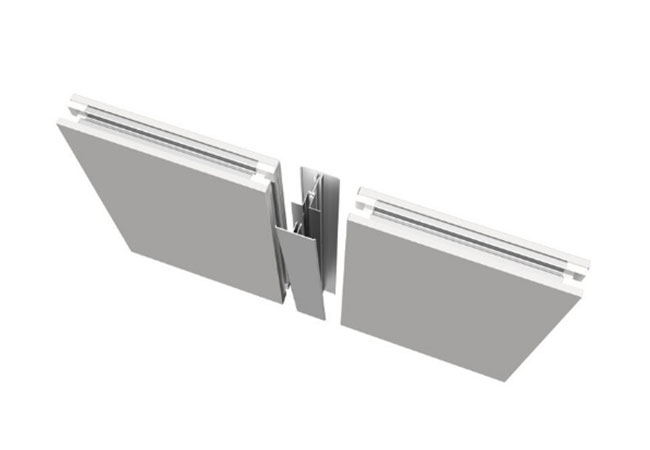

Асептическая перегородка представляет собой очистительную панель с чистыми зонами в качестве основного элемента конструкции, решающую проблемы межзональной циркуляции воздуха и диффузии загрязнений. Ключевое отличие от обычных перегородочных панелей заключается в ступенчатой ​​уплотнительной конструкции с четырьмя краями, образующей двойной уплотнительный барьер между каждой установленной панелью.

Кроме того, в местах соединения перегородочных панелей с потолками и полами предусмотрены специальные уплотнители, обеспечивающие герметичность каждого отдельного помещения и предотвращающие переток воздуха между помещениями с разным уровнем чистоты.

Ключевые моменты проектирования перегородок асептического зонирования

Три ключевых момента, на которые следует обратить внимание при проектировании перегородок с использованием асептических перегородок:

Зонирование градиента давления воздуха— Положительная разница давлений5 – 15 Падолжны поддерживаться между зонами разного уровня чистоты. Общая герметичность перегородочных панелей напрямую влияет на стабильность перепада давления.

Изоляция передачи материала— Для проходов материалов в цехах рекомендуется использовать буферные помещения или сквозные окна. Отверстия в перегородочных панелях должны быть герметизированы во избежание перекрестного обмена воздушных потоков.

Контроль доступа персонала— Между разными зонами устанавливаются душевые или раздевалки. Перегородки вокруг дверных проемов нуждаются в усилении, а для повышения прочности конструкции устанавливаются металлические дверные коробки.

На этапе проектирования зонирования рекомендуется составить схему организации воздушного потока, уточнив направление перепада давления и требования к скорости воздухообмена для каждой зоны, а затем приступить к планировке и выбору перегородочных панелей. Команда Jiesen может предоставить поддержку при проектировании детальных чертежей.

Технические характеристики Ключевые моменты

Толщина панели:50 мм (стандарт)/75 мм/100 мм

Плотность основного материала:Минеральная вата ≥ 120 кг/м³ / ПУ примерно 40–45 кг/м³

Метод уплотнения:Шип-паз + уплотнительные ленты из EPDM / киль из алюминиевого сплава + полое уплотнение

Испытание на герметичность:Скорость утечки воздуха ≤2%разница давлений менее 50 Па

Звукоизоляция:RW ≥ 30 дБ (полиуретан толщиной 50 мм) / RW ≥ 35 дБ (минеральная вата толщиной 75 мм)

Ударопрочность:Мешок с песком весом 10 кг упал с высоты 1 м, не повредив панель.

Области применения и сценарии

Семинары по розливу фармацевтических предприятий— Физическая изоляция различных разновидностей лекарств для предотвращения перекрестного загрязнения.

Цеха по производству пищевых добавок— Разделение кислотных и щелочных производственных зон

Семинары по наполнению полиэтиленовых пакетов— Чистая изоляция между зоной наполнения и зоной хранения внешнего упаковочного материала.

Мастер-классы по эмульгированию косметики— Контроль зонирования между зоной эмульгационного резервуара и зоной отдыха.

Сторонние испытательные лаборатории— Жесткие перегородки между кабинетами микробиологии и физико-химическими помещениями.

Сравнение со стеклянными перегородками

Стеклянные перегородки обеспечивают хорошую светопроницаемость, но не могут обеспечить полную герметизацию (требуется герметик в зазорах между стеклом и килем, поскольку существует долгосрочный риск старения и ослабления герметика). Они также тяжелее (закаленное стекло толщиной 10 мм примерно25 кг/м²).

Хотя асептические перегородки непрозрачны, смотровые окна можно разумно установить на стене (смотровые окна из двухслойного герметичного стекла, размер300 мм × 400 мм, той же толщины, что и стена), отвечающий визуальным требованиям и сохраняющий целостность герметизации.

Стоимость перегородочных панелей составляет ориентировочно40% – 50%стеклянных перегородок, обладающих лучшими тепло- и звукоизоляционными характеристиками, чем стекло.

Инструкции по настройке

Панели-перегородки можно настроить по следующим параметрам:

Панельные отверстия— Зарезервированные позиции для смотровых окон, проходных окон, вентиляционных проемов, предварительно вырезанных на заводе и устанавливаемых непосредственно на объекте.

Панели специальной формы— Для непрямоугольных углов или многоугольных мастерских предоставьте чертежи САПР, индивидуальное производство в соответствии с фактическими углами.

Панели облицовки колонн— При изготовлении заводских колонн стальной конструкции U-образной или L-образной формы по индивидуальному заказу одноразовая заводская формовка позволяет сократить количество соединений на месте.

Случай применения

Цеху твердого приготовления на фармацевтическом предприятии в провинции Цзянсу потребовалась полная физическая изоляция между двумя соседними производственными линиями — производственной линией А по производству цефалоспориновых препаратов и производственной линией Б по производству обычных пероральных препаратов.

Переток воздуха или перекрестное загрязнение персонала между двумя зонами не допускались.Асептические перегородки из минеральной ваты толщиной 75 мм.были выбраны с перегородкой, простирающейся от потолка до несущей плиты перекрытия без зазоров. Все сквозные отверстия труб были загерметизированы.

Результаты испытаний на перепад давления после завершения работ:12 ПаМежду соседними зонами сохранялась положительная разница давлений, при этом не было обнаружено диффузии частиц между зонами.

Справочник по настройке разделов различных уровней зонирования

Часто задаваемые вопросы

В1: В чем разница между асептической перегородкой и обычной перегородкой?

A1: Ключевое отличие заключается в ступенчатой ​​уплотнительной конструкции с четырьмя краями, образующей двойной уплотнительный барьер между каждой установленной панелью. В обычных перегородочных панелях обычно используются простые соединения внахлест без герметизации, что не может обеспечить герметичность между различными зонами чистоты.

В2: Как обеспечить стабильность перепада давления между различными зонами чистоты?

A2: Помимо использования герметичных перегородок, устойчивость к перепаду давления требует общей герметизации пространства, включая потолок, пол, отверстия для труб и дверные зазоры. После установки рекомендуется провести комплексное испытание на герметичность, чтобы проверить герметичность системы.
