Внешняя композитная интегрированная плата

Что такое внешняя композитная интегрированная плата

Внешняя композитная интегрированная плита представляет собой многослойную структурную панель для наружных стен. По сравнению с обычными теплоизоляционными декоративными плитами имеет дополнительный армирующий слой и водонепроницаемый слой.

Обычно он состоит из четырех слоев: внешний слой — декоративная панель (обеспечивает эффект фасада и защиту от атмосферных воздействий); второй слой — армирующий слой (плита из неорганической смолы или плита, армированная стекловолокном, отвечающая за ударопрочность и рассеивание термических напряжений); третий слой – изоляционный (EPS/XPS/минеральная вата, отвечающий за энергосберегающую изоляцию); нижний слой – подкладочный (стабилизирующий стресс, влагостойкий).

Многослойная структура обеспечивает лучшую стабильность размеров при изменении температуры.

Распределение функций многослойной составной структуры

Многослойная структура внешней композитной интегрированной платы соответствует различным функциям:

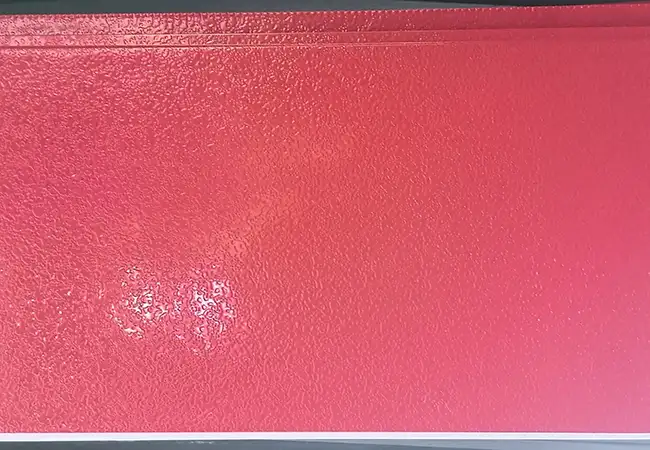

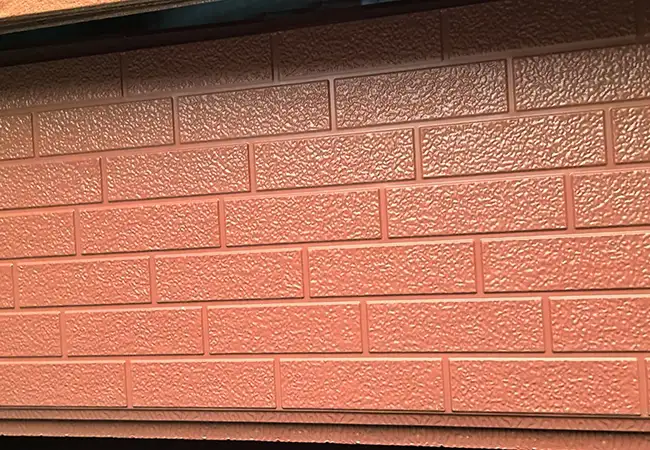

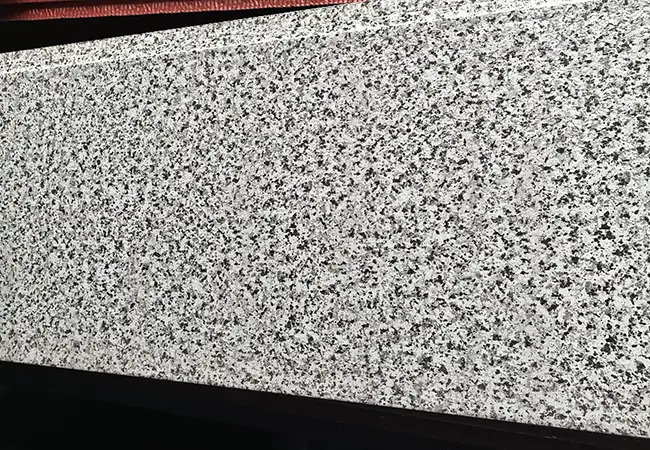

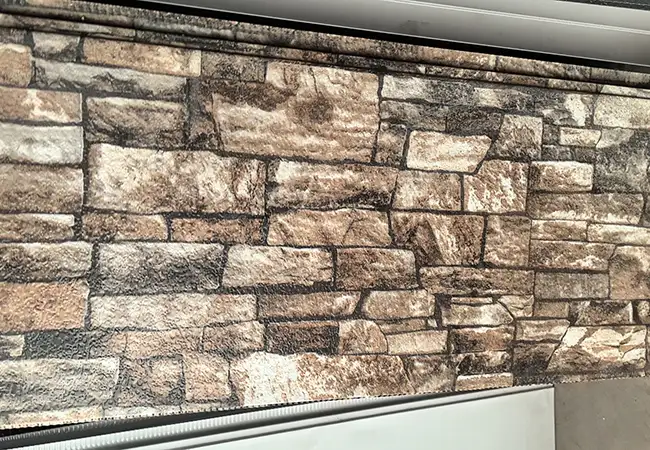

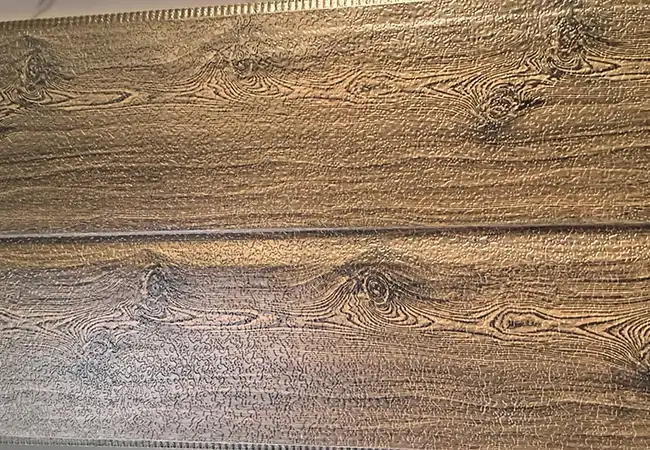

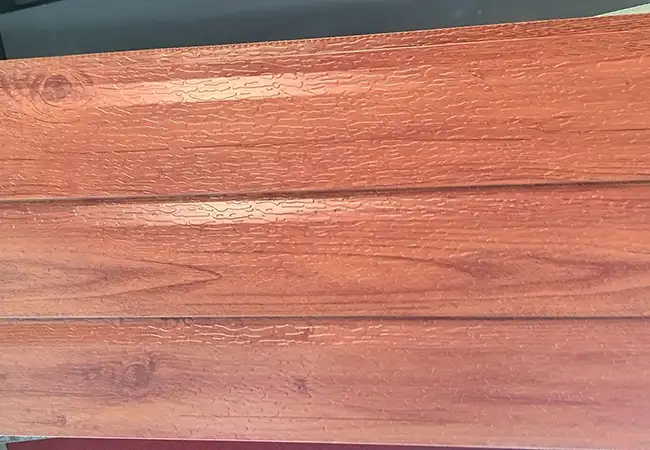

Декоративный слой(Внешний слой 0,5–1,5 мм): отвечает за внешний вид здания. Устойчивость к атмосферным воздействиям, защита от ультрафиолета и функции самоочистки реализуются за счет фторуглеродного или полиуретанового покрытия, требующего 3000-часового испытания на ускоренное старение.

Армирующий слой(Средний слой 2–5 мм): изготовлен из плиты из неорганической смолы или плиты, армированной волокном, что повышает общую ударную вязкость и жесткость при изгибе.

Изоляционный слой(Внутренний слой 20–100 мм): выбранный EPS, XPS или минеральная вата, энергопотребление здания контролируется с помощью теплопроводности, класс огнестойкости должен соответствовать стандарту GB 8624.

Поддерживающий слой(Нижняя пластина 0,3–0,5 мм): уравновешивает напряжение панели, предотвращает коробление и деформацию после установки и обеспечивает влагонепроницаемую изоляцию.

Каждый слой наносится полиуретановым клеем под воздействием высокой температуры и высокого давления. Прочность на межслойное отслаивание должна быть≥ 0,1 МПа, гарантируя отсутствие расслоения при длительном использовании на открытом воздухе.

Различия в технических параметрах

Межслойная прочность на отслаивание:≥ 0,08 МПа (ГБ/Т 2790-1995)

Адгезия поверхностного покрытия:Испытание на поперечный разрез, класс 1 (GB/T 9286-1998)

Ударная прочность:≥ 10 кДж/м² (отсутствие трещин на поверхности доски после удара мешка с песком весом 10 кг)

Термическое сопротивление:0,5–2,5 (м²·К)/Вт (в зависимости от толщины жилы)

Стабильность размеров:Скорость изменения длины ≤ 0,3% при температуре 80°C/24 часа.

Подходящие типы зданий

Наружные стены высотных жилых домов(Здания высотой более 50 м требуют специальной конструкции, устойчивой к давлению ветра)

Отделка и изоляция наружных стен подиума коммерческого комплекса

Энергосберегающая реконструкция наружной стены офисного здания индустриального парка

Системы наружных стен культурных объектов(Хорошая адаптируемость для больших пролетов стен)

Ремонт утепления наружной стены апартаментов в отеле

Индивидуальный производственный процесс

Подтверждение проекта— Заказчик предоставляет чертежи или визуализацию фасада здания. Техническая команда Джейсона разбирает схему компоновки панели на основе чертежей. На схеме компоновки отмечено положение, размер, цвет и особые требования к открыванию каждой панели. Производство продолжается после подтверждения клиента.

Срок изготовления:Стандартные характеристики7 – 10 рабочих дней; панели специальной формы (нестандартные размеры, изогнутые панели) требуют15 – 20 рабочих дней.

Поддержка образцов и тестирования

Клиенты могут бесплатно получить следующие материалы:

- Образцы дисплея доски(300 мм × 300 мм, включая полное отображение конструкции в разрезе)

- Каталог продукции(включая фотографии завершенных проектов)

- Список результатов проекта(отмечено название проекта, объем использования, год завершения)

Клиенты, заинтересованные в посещении объектов, могут организовать посещение объектов завершенных или текущих проектов (требуется предварительное бронирование; транспортные расходы оплачиваются заказчиком).

Случай применения

Проект высотного жилого дома в Ухане (33 этажа) потребовал комплексного утепления и отделки наружных стен при ограниченном бюджете.

Первоначальный проект предусматривал изоляционную систему с тонкой штукатуркой, но разработчик был обеспокоен последующими проблемами растрескивания и обслуживания, и в конечном итоге перешел на внешнюю композитную интегрированную плиту. Использование сердцевины XPS толщиной 50 мм + отделка плитой из неорганической смолы толщиной 2 мм, установка в сухом виде.

Строительство заняло90 дней— На 10 дней больше, чем при первоначальном плане тонкой штукатурки, но значительно снижается риск последующего обслуживания.

Сравнение различных декоративных панелей

Часто задаваемые вопросы

В1: В чем разница между внешней композитной интегрированной плитой и теплоизоляционной декоративной плитой?

A1: Внешняя композитная интегрированная плита добавляет армирующие и водонепроницаемые слои к основной изоляционной и декоративной структуре. Он обладает лучшей ударопрочностью, стабильностью размеров и водонепроницаемостью, что делает его подходящим для высотных и крупномасштабных проектов.

В2: Каков срок службы внешней композитной интегрированной платы?

A2: расчетный срок службы20 – 25 летпри правильной установке и нормальных условиях эксплуатации.

В3: Можно ли использовать внешнюю композитную интегрированную плиту в высотных зданиях высотой более 100 м?

А3: Да. Здания высотой более 50 м требуют специальной конструкции, устойчивой к давлению ветра. Наша техническая группа может провести расчеты ветровой нагрузки и предложить соответствующие решения по креплению.
